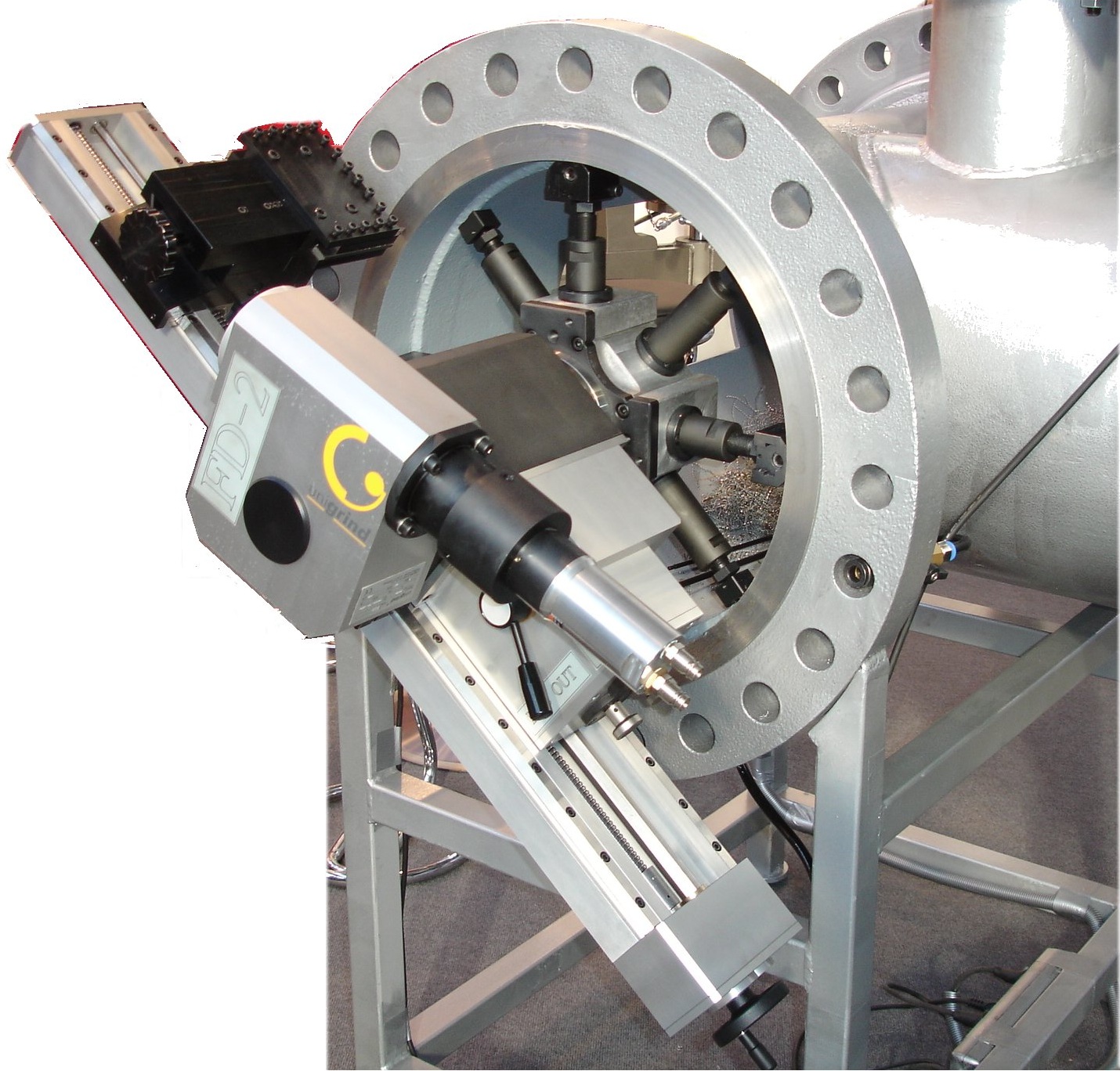

unigrind FD
Станки для обточки фланцев, монтируемые на внутренней поверхности, для обработки:
кромок фланцев

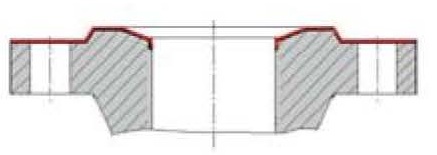

V-образных пазов под уплотнительные линзы
уплотнительных линз
стыковых сварных швов
Характеристики:
Токарная и расточная обработка с непрерывной подачей
Угол поворота держателя инструмента 3600
Универсальные направляющие держателя инструмента
Привод:
электрический 220 В, 50/60 Гц
пневматический 90 psi (5-7 бар)
гидравлический

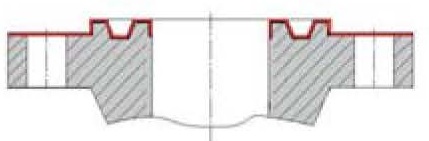

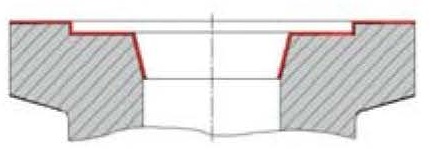

Обрабатываемые поверхности

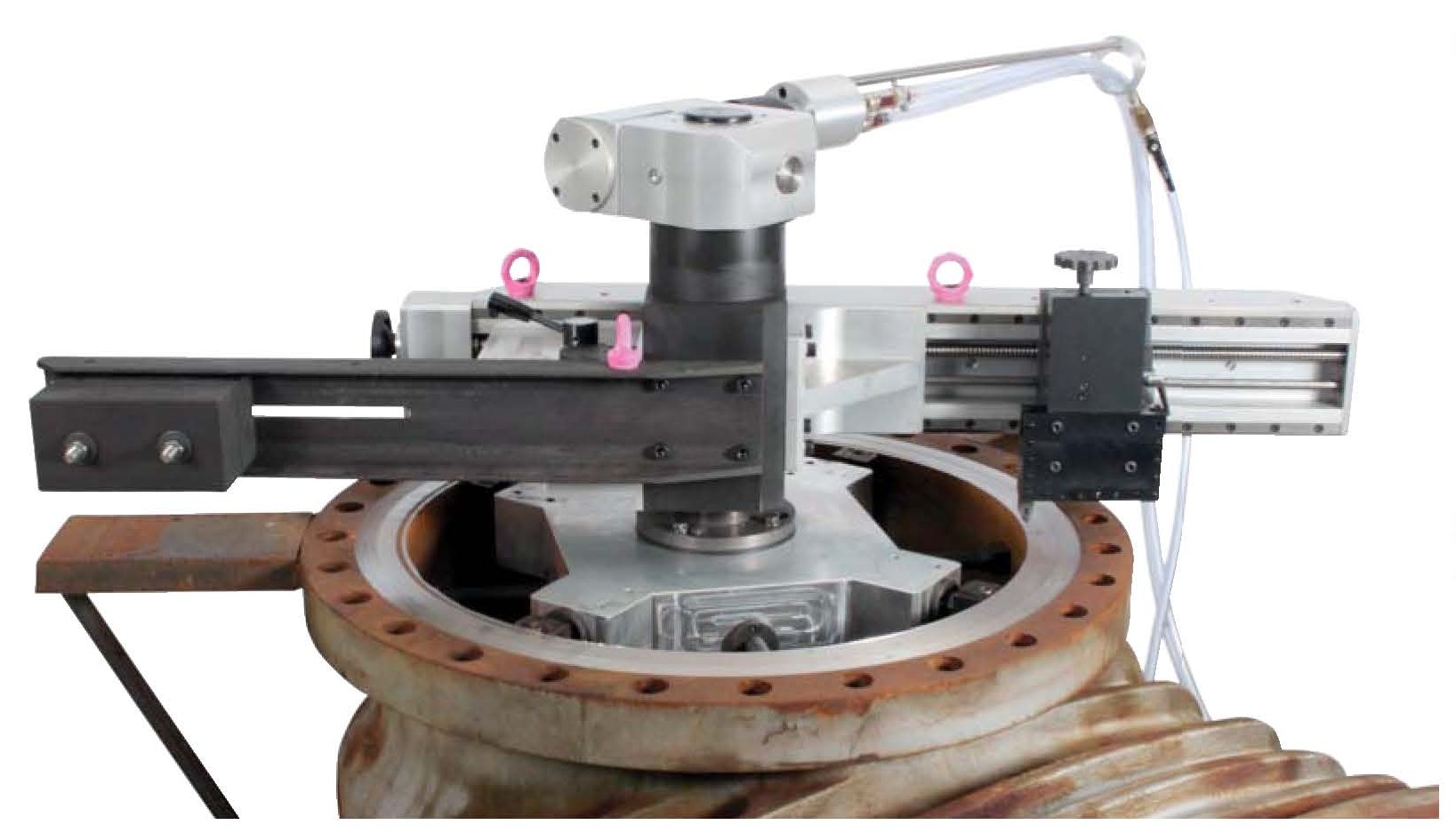

unigrind FD 1500

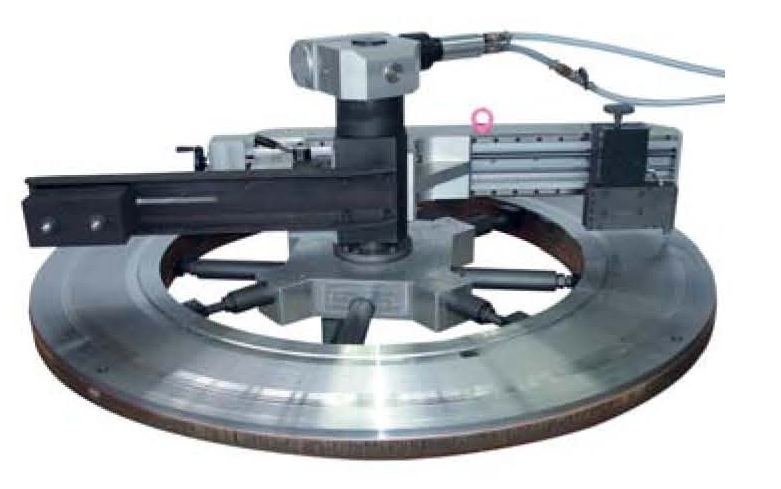

unigrind FD обработка плоской поверхности

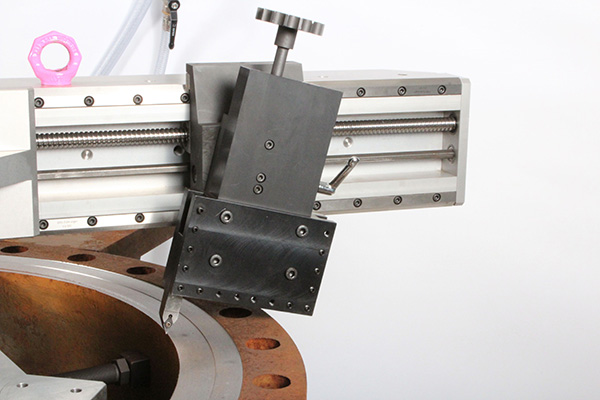

unigrind FD проточка фланца клапана
Модель: | Рабочий диапазон: | В дюймах: |
FD 600 | ДУ 50 - 600 мм | 24“ |
FD 1000 | ДУ 150 - 1000 мм | 40“ |
FD 1500 | ДУ 300 - 1500 мм | 59“ |
unigrind FD монтажное устройство

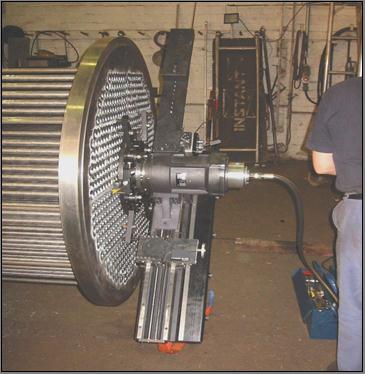

unigrind FD обработка трубного пучка теплообменника
Отличительные особенности токарных станков unigrind FD:
Станки unigrind FD специально спроектированы для токарной, сверхточной обработки фланцев, снятия фасок, точения пазов любой сложности. unigrind FD – идеальное решение при токарной обработке любых фланцев и торцов. Конструкция станка предусматривает максимально возможное давление на резец при точении. Это приводит к значительному повышению качества конечной поверхности.
Поскольку наружное крепление станка не совсем удобно при решении задач, связанных с обточкой фланцев, все станки unigrind FD имеют внутреннее крепление и значительную радиальную подачу, что дает возможность точения широких фланцев и пр. поверхностей без замены резцедержателей. Следовательно, не требуется переставлять станок для обточки всей поверхности.
У станка unigrind FD вес распределяется не только на монтажный крест, но и на резец, для дополнительного давления на инструмент. Станком unigrind FD для обработки поверхности требуется намного меньше времени, так как можно снимать значительное количество металла за проход.
Также хотелось отметить, что станок с внутренним креплением по сравнению с внешним, намного проще центруется в отверстии, соответственно на установку станка тратиться намного меньше времени.
Еще одним важным преимуществом станков unigrind FD является поворотный резцедержатель (угол поворота 3600). При обточке фланцем часто возникает задача проточки паза разной формы, эти операции можно производить на станках unigrind FD без дополнительных перенастроек, достаточно просто установить резцедержатель на требуемый угол поворота.
Все станки серии unigrind FD имеют 8 автоматических подач: 4 радиальных и 4 аксиальных.

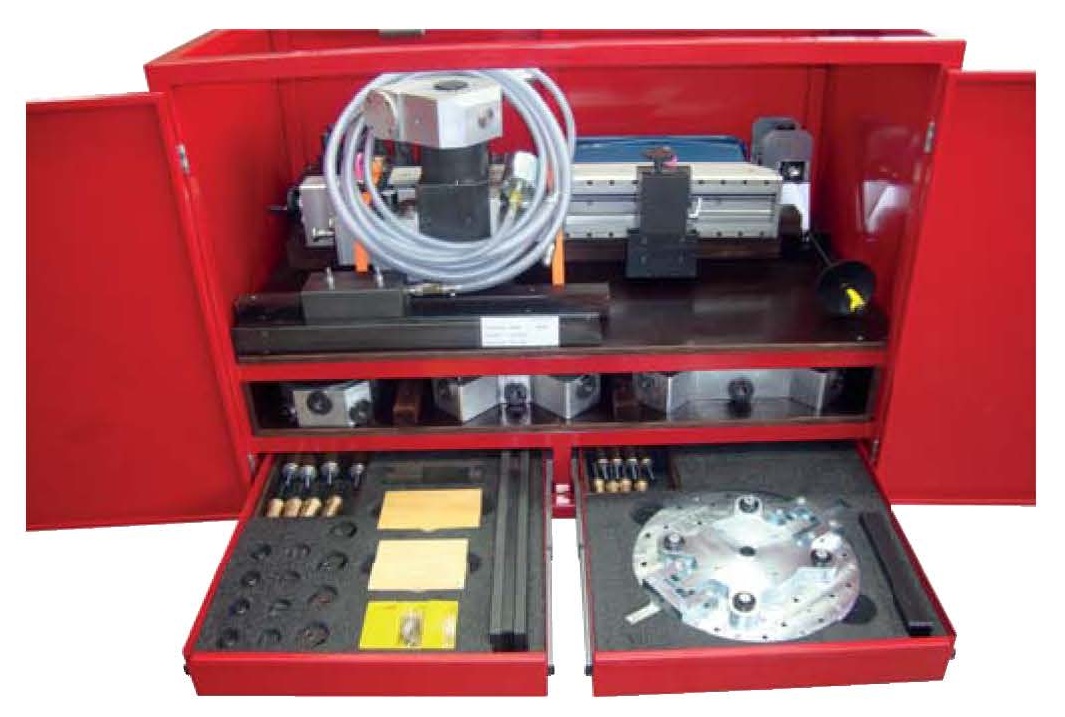

unigrind FD комплект поставки
