Основными направлениями деятельности нашей фирмы является продажа переносной
и стационарной техники unigrind ® для ремонта и испытаний запорно-регулирующей арматуры.
Презентация техники unigrind ®

unigrind KVS

Переносные шлифовальные и притирочные станки для обработки конических седел:
1   вентилей
1   регулирующих клапанов

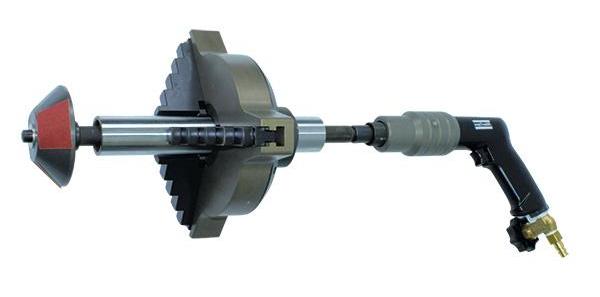

Шлифовальный станок unigrind KVS

Стандартное исполнение:
1   Углы конусов: 30, 60, 90
1   Другие доступные углы конусов: 40, 50, 75, 80

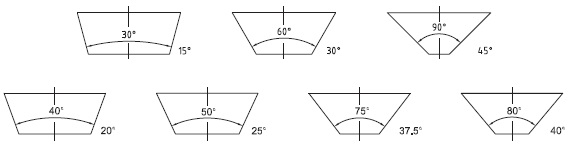

    углы шлифовального инструмента unigrind KVS

                                 Привод:
                                 1   электрический 220/110 В, 50/60 Гц
                                 1   пневматический 90 psi (5-7 бар)
                                 1  аккумуляторный для модели KVS с рабочим диапазоном ДУ 150



поверхность обработки станком unigrind KVS

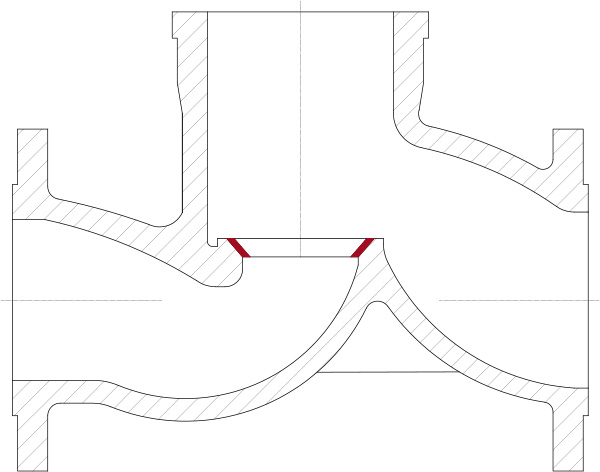

Поверхность обработки с помощью станка unigrind KVS

шлифовальный станок unigrind KVS

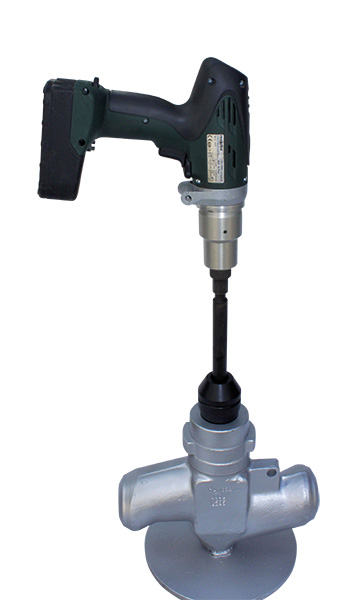

unigrind KVS с аккумуляторным приводом

Примечание:
Подбор шлифовальных инструментов с учетом необходимого диаметра и угла конусности может осуществляться по индивидуальному заказу покупателя. Рабочий диапазон станка можно расширить путем добавления требуемых инструментов.

По дополнительному заказу:
По запросу покупателя возможны другие комбинации диаметров и углов конусности или дополнительные углы. Также возможны небольшие изменения рабочего диапазона станков. Доступны инструментальные оправки для увеличения глубины обработки.

шлифовальные инструменты станка unigrind KVS
Шлифовальные инструменты для станка unigrind KVS ДУ 80-150 (3"-6")

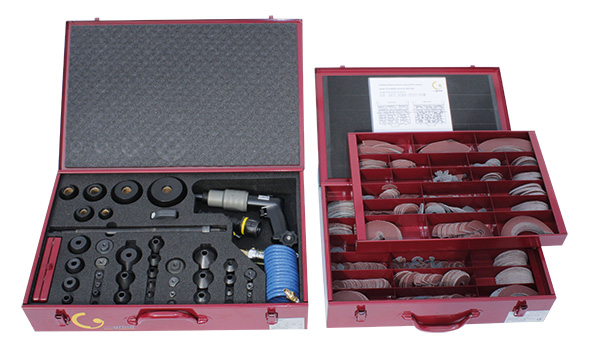

Шлифовальный станок unigrind KVS Комплект поставки станка unigrind KVS 369/65 с комплектом расходного материала



Стандартные комплекты станка unigrind KVS:

  Модель:   Рабочий диапазон:   В дюймах:
  KVS 369/50   ДУ 8-50 мм   1/4-2“
  KVS 369/65   ДУ 8-65 мм   1/4-2 1/2“
  KVS 369/100   ДУ 8-100 мм   1/4-4“
  KVS 369/150K   ДУ 8-150 мм   1/4-6“
  KVS 369/80-300K   ДУ 80-300 мм   3-12“
  KVS 369/8-300K   ДУ 8-300 мм   1/4-12“

KVS 369 = для шлифовальных инструментов с углом посадки 30°, 60° и 90°



шлифовка станком unigrind KVS

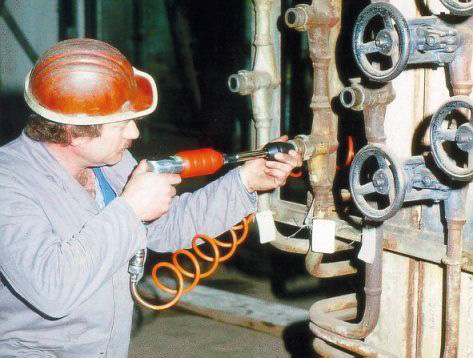

Пример обработки вентиля с помощью станка unigrind KVS

unigrind KVS 369/300K
Пример применения станка unigrind KVS

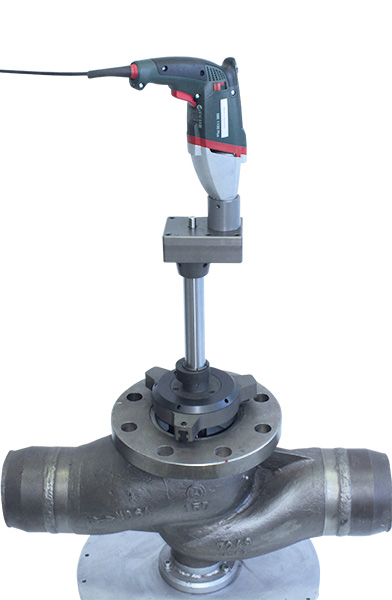

Шлифовальный станок unigrind KVS 369/300K с 3-х кулачковым патроном
При большом рабочем диапазоне ДУ 6 – 12 дюймов и большой глубине клапанов рекомендуется использовать штатив с верхним расположением коробки передач и подпружиненным шлифовальным шпинделем с внутренней базирующей поверхностью.

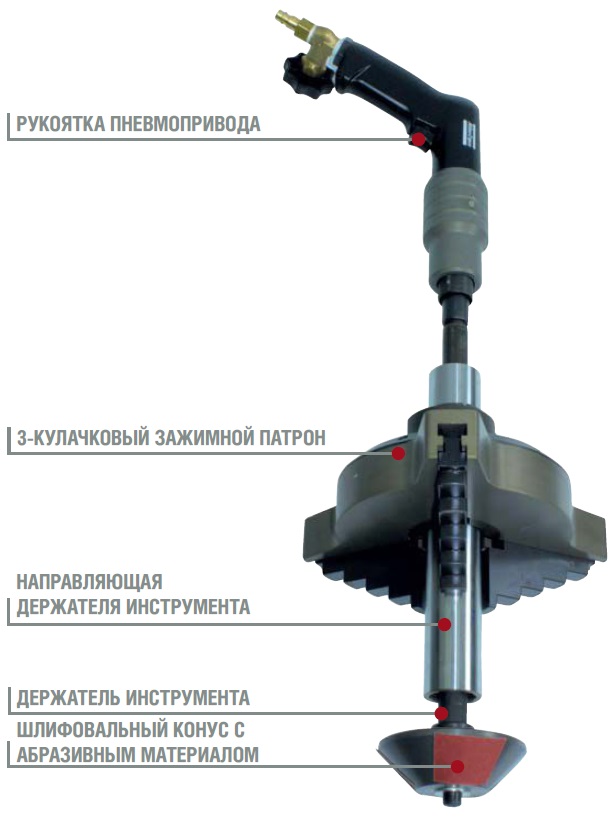

детальный вид на инструмент unigrind KVS

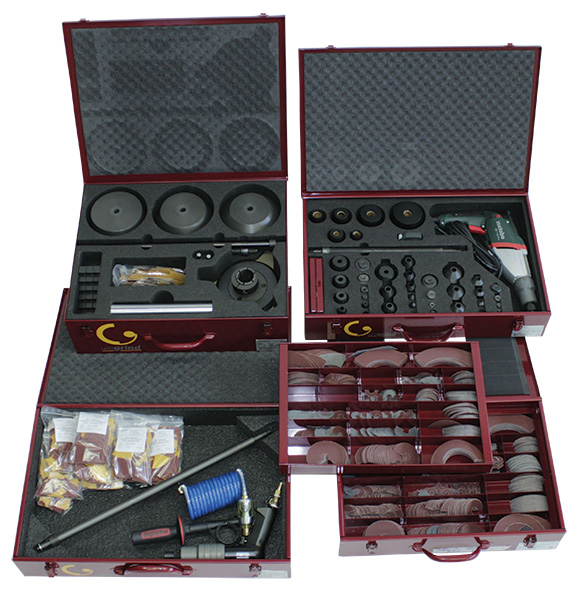

Комплект поставки станка unigrind KVS 369/150
Комплект поставки станка unigrind KVS 369/150K с комплектом расходного материала
