Основными направлениями деятельности нашей фирмы является продажа переносной
и стационарной техники unigrind ® для ремонта и испытаний запорно-регулирующей арматуры.
Презентация техники unigrind ®
unigrind Шлифовальная оснастка
Оснастка для шлифовки задвижек и клапанов (применение шлифовального инструмента unigrind на вертикально-сверлильном станке) для ДУ 50 – 1600 мм:
Шлифовальная оснастка требуемого диапазона и конструкции
Наклонный стол unigrind UNT
Шлифовальный адаптер unigrind MT
Рабочий диапазон:
Планетарные шлифовальные и притирочные диски unigrind ДУ 65 - 1600 мм (2 1/2“ - 64“)
Цельные шлифовальные и притирочные диски unigrind ДУ 10 - 200 (3/8“ - 8“)
Описание:
С помощью подпружиненного адаптера и подходящих шлифовальных и притирочных инструментов возможна обработка арматуры на стационарном вертикально-сверлильном станке.
Шлифовальные головки регулируются бесступенчато на требуемый диаметр.
Для точной выверки задвижек и клиньев задвижек рекомендуется воспользоваться наклонным столом (с плавной регулировкой угла наклона в пределах 0° - 13°).
Адаптер unigrind MT2 комплект поставки Адаптер unigrind MT3 комплект поставки
Диапазон применения шлифовальной оснастки unigrind:
| Модель подпружиненного адаптера: | Рабочий диапазон: | В дюймах: |
| РАЗМЕР 1 (MT 2) | ДУ 15-400 мм | 1/2-16“ |
| РАЗМЕР 2 (MT 3) | ДУ 80-700 мм | 3-28“ |
| РАЗМЕР 3 (MT 4) | ДУ 80-900 мм | 3-36“ |
| РАЗМЕР 4 (MT 5) | ДУ 400-1600 мм | 16-64“ |
| Модель наклонного стола: | Размеры стола: | В дюймах: |
| UNT 1 | 350-350 мм | 13,8“ |
| UNT 2 | 500-500 мм | 19,7“ |
| UNT 3 | 1000-1000 мм | 39,4“ |
| UNT 4 | 1500-1500 мм | 59“ |
unigrind UNT наклонный стол
350х350 мм 1000х1000 мм
Преимущества использования шлифовальной оснастки и MK адаптеров unigrind: MK адаптеры unigrind снабжены пружиной для регулировки давления на уплотняющую поверхность задвижки или клина;
Использование универсального полусферического шарнира дает возможность быстрой и легкой замены шлифовальных планетарных дисков;
Планетарный диск благодаря своему креплению, точно выдерживает посадочный угол, неизменно сохраняя геометрию седла;
Планетарные диски имеют небольшой рельефный профиль поверхности, чтобы не испортить обрабатываемую поверхность;
На планетарных дисках можно бесступенчато изменять диаметр обработки с помощью установочных зажимов, что значительно увеличивает диапазон использования каждого планетарного диска;
Использование современных износостойких и коррозионно-стойких материалов и покрытий увеличивает срок службы оснастки unigrind.

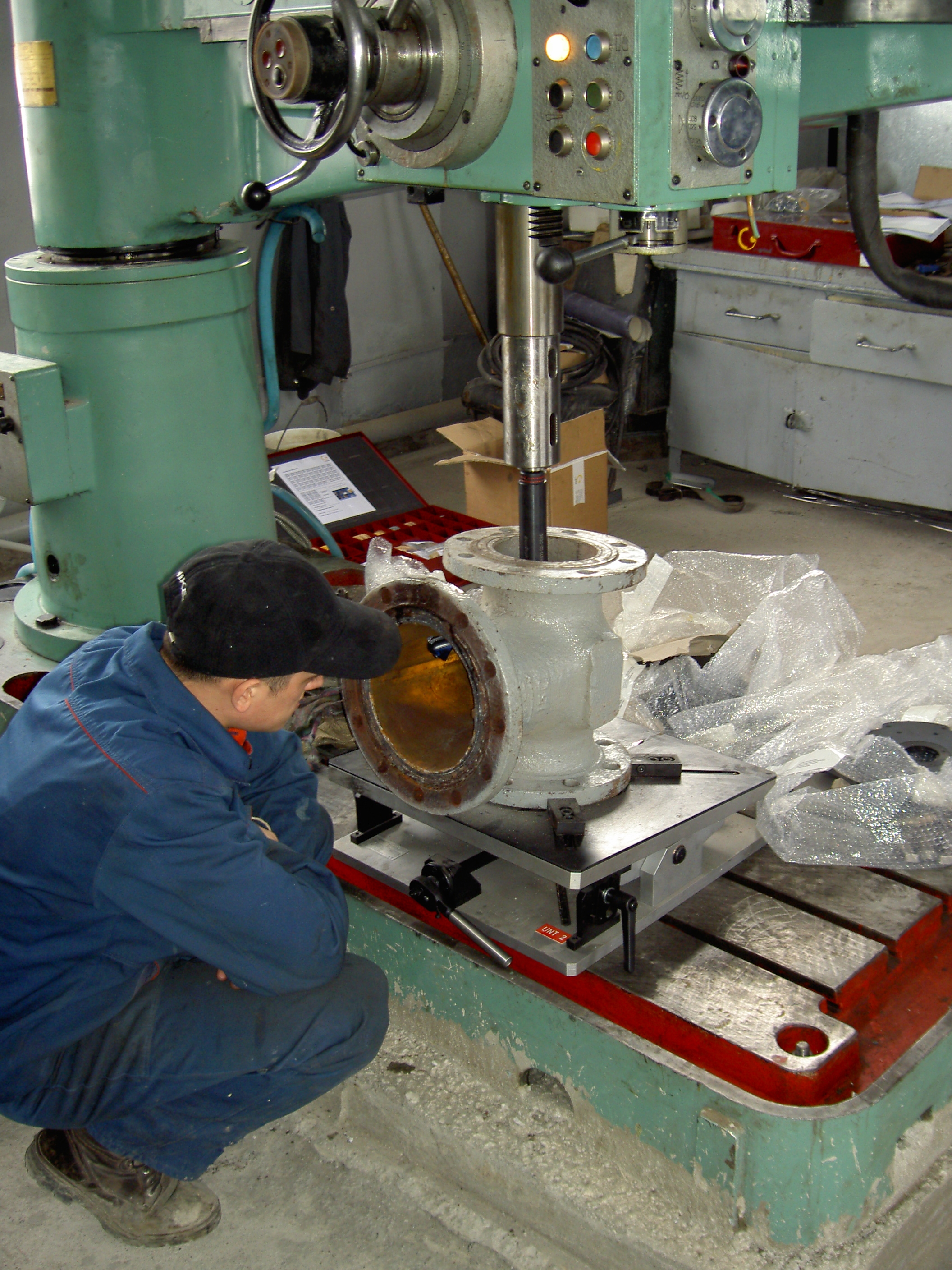

unigrind шлифовальная оснастка детальный вид обработки корпуса и клина ЗКЛ
