Основными направлениями деятельности нашей фирмы является продажа переносной
и стационарной техники unigrind ® для ремонта и испытаний запорно-регулирующей арматуры.
Презентация техники unigrind ®
unigrind SKD 500
Оснастка на горизонтально-расточной станок типа 1М63 для фиксации арматуры для проведения токарной обработки уплотнительных поверхностей и фланцев.

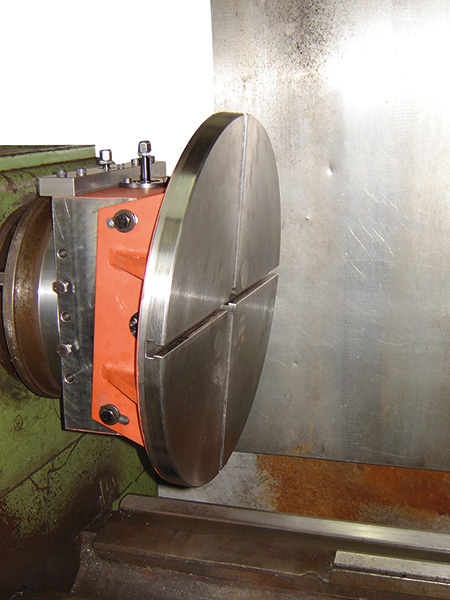

Наклонный стол unigrind SKD 500
SKD 500:

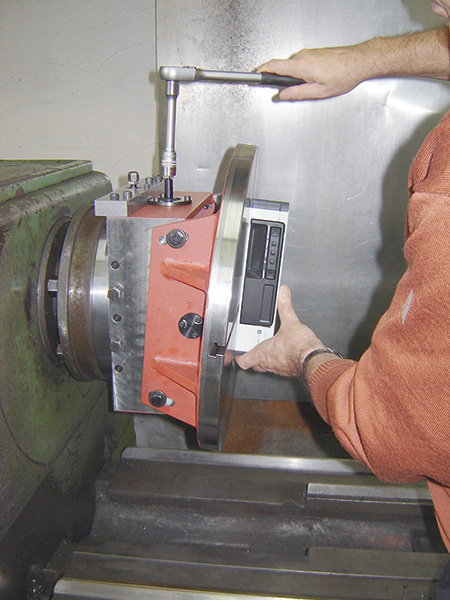

Наклонный стол для точной юстировки и обработки клиньев и корпусов задвижек.
Стальная конструкция с соединительным фланцем для закрепления на токарном станке
Плита диаметром Ø 500 мм с восемью Т-образными пазами

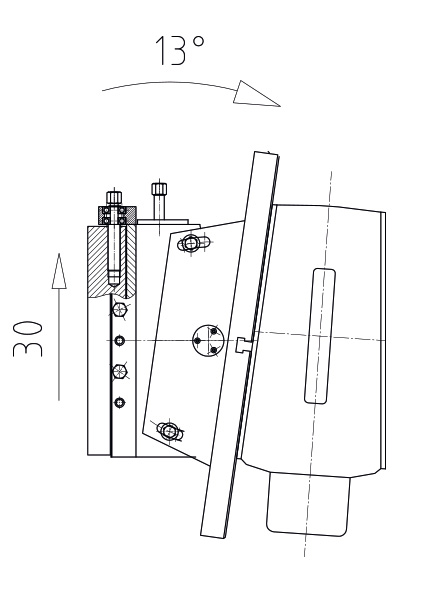

Бесступенчатая регулировка угла наклона в пределах 0 – 13°
Радиальная регулировка положения седла относительно центра станка макс. 30 мм

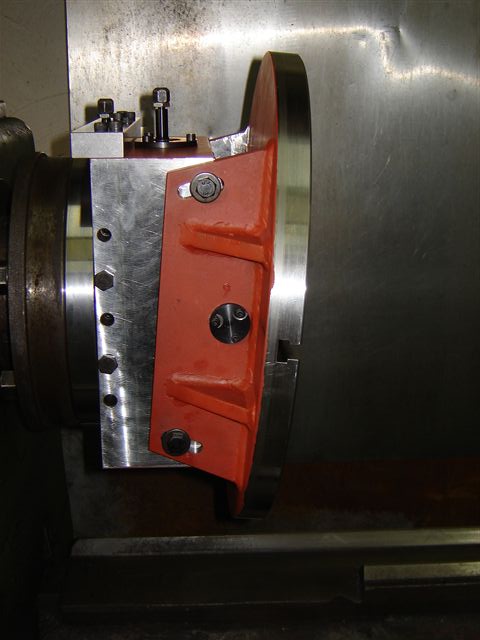

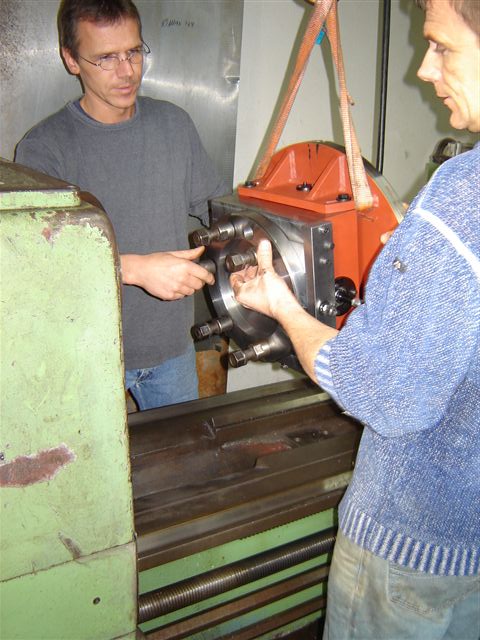

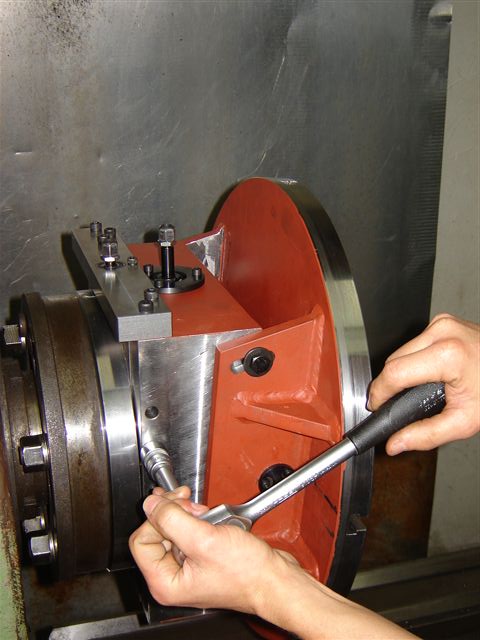

Наклонный стол для точной юстировки и обработки клиньев и корпусов задвижек устанавливается непосредственно на шпиндель токарного станка и позволяет проводить токарную обработку под заданным углом.

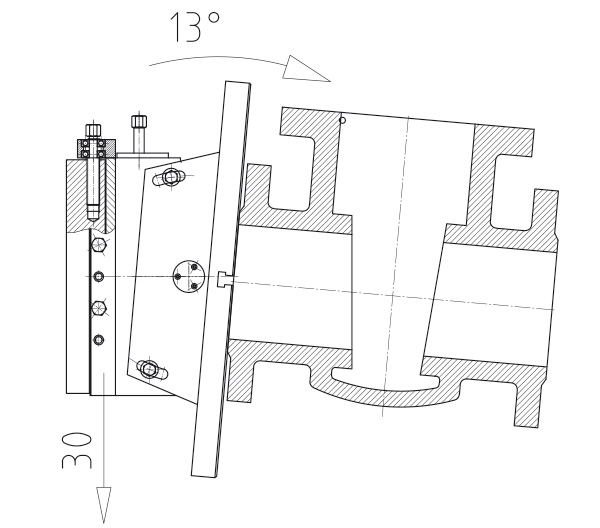

Обработка задвижек
Конструктивные преимущества столов unigrind SKD:
Данный вариант оснастки намного удобнее в работе, а так же существенно снижает время установки и обработки арматуры.
При использовании данной оснастки нет необходимости перестановки клиновых пластин т.к. применение наклонного стола позволяет охватить весть возможный диапазон углов наклона поверхностей.
С помощью зажимной установки unigrind можно обработать все задвижки и клинья задвижек в диапазоне ДУ 10 - 200 мм с углом наклона 0 - 10 градусов.
Угол наклона регулируется бесступенчато в диапазоне +/- 10°.
Переустановка угла происходит посредством поворотной опоры.
Аксиальное перемещение - 50 мм для точной центровки с помощью направляющей в виде ласточкина хвоста.
Наклонный стол unigrind SKD 500
