Основными направлениями деятельности нашей фирмы является продажа переносной
и стационарной техники unigrind ® для ремонта и испытаний запорно-регулирующей арматуры.
Презентация техники unigrind ®

unigrind VENTA

Переносные шлифовальные и притирочные станки для обработки уплотняющих поверхностей:
1   клапанов с плоским седлом
1   вентилей
1   предохранительных клапанов
1   обратных клапанов

Принцип работы unigrind VENTA

Привод:
1   электрический 220/110 В, 50/60 Гц
1   пневматический 90 psi (5-7 бар)
1   аккумуляторный для моделей VENTA 50,
     50 SV, VENTA 150, 150 SV

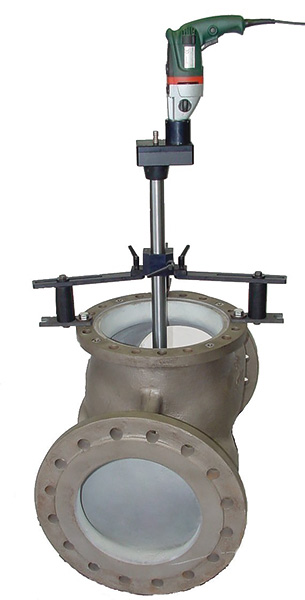

Переносной шлифовально-притирочный станок unigrind VENTA
Примеры обработки с помощью станка unigrind VENTA

Примечание:
Модели VENTA 50 SV и VENTA 150 SV оснащены специальными микрофинишными абразивами на пленочной подкладке зернистостью P150, 280, 500, 1000 и 1800 для шлифования и полировки посадочных поверхностей предохранительных клапанов. При рабочем диапазоне до ДУ 150 мм (6“) применяются ручные шлифовальные станки. Для моделей VENTA 300, 600 и 1600 используются специальные зажимные приспособления для закрепления на арматуре.

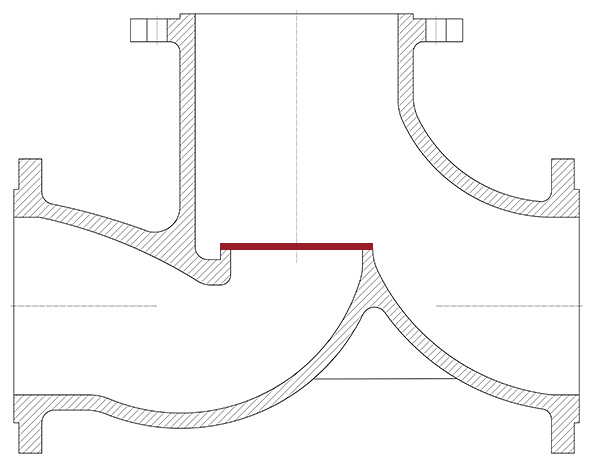

Обрабатываемая поверхность клапана



Стандартные модели unigrind VENTA

  Модель:   Рабочий диапазон:   В дюймах:
  VENTA 50   ДУ 8-50 мм   1/4-2“
  VENTA 50 SV   ДУ 8-50 мм   1/4-2“
  VENTA 150   ДУ 8-150 мм   1/4-6“
  VENTA 150 SV   ДУ 8-150 мм   1/4-6“
  VENTA 300   ДУ 80-350 мм   3-14“
  VENTA 300 S   ДУ 80-450 мм   3-18“
  VENTA 600   ДУ 200-700 мм   8-28“
  VENTA 1600   ДУ 500-1600 мм   20-64“



Шлифовальный станок unigrind VENTA

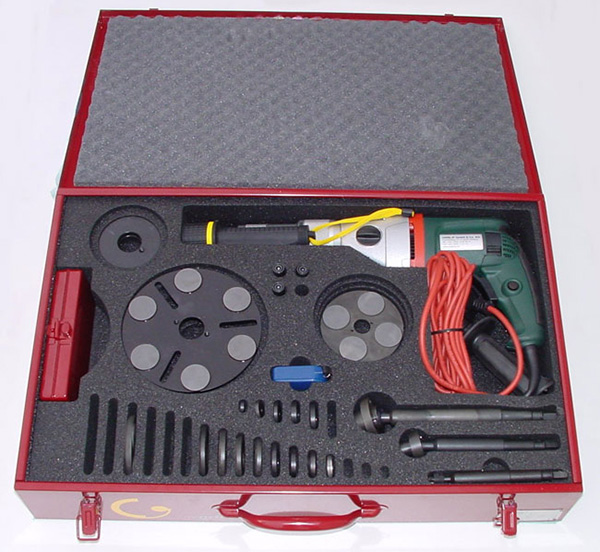

Транспортировочный ящик со шлифовальными инструментами для модели unigrind VENTA 150

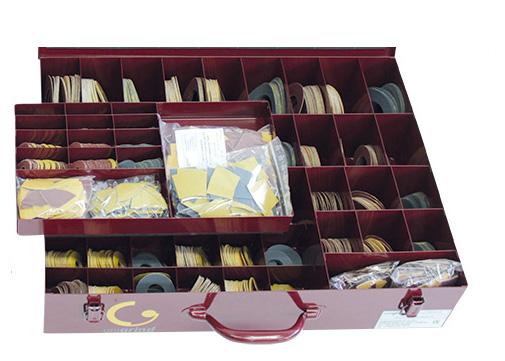

Шлифовальный материал для unigrind VENTA

Транспортировочный ящик с набором абразивных материалов для модели unigrind VENTA 150

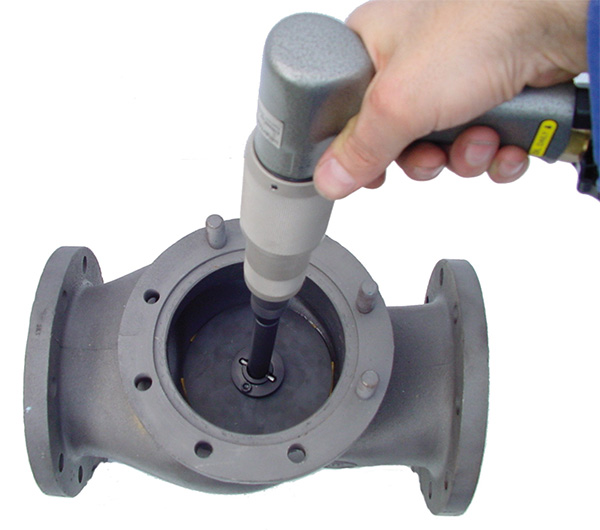

Применение станка unigrind VENTA
Пример применения станка unigrind VENTA

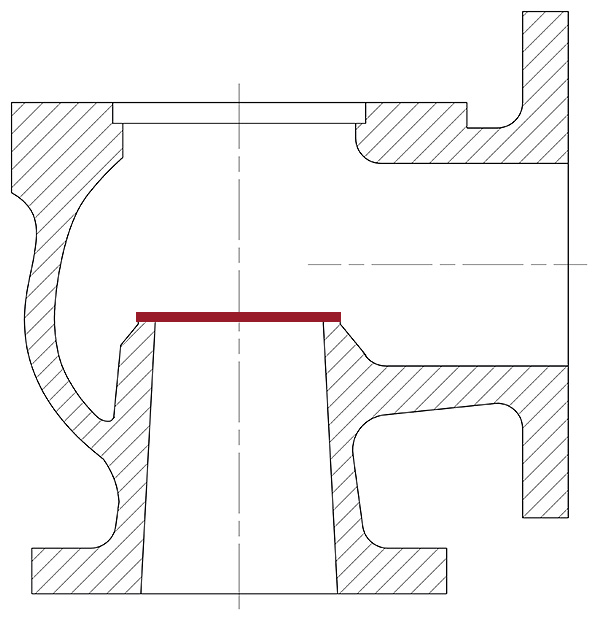

Обрабатываемые поверхности

По дополнительному заказу:
1   Притирочное оборудование (притирочная паста и притирочные диски)
1   Микрофинишные абразивы на пленочной основе зернистостью P80 – 1800 и 4000
1   Увеличение глубины обработки
1   Небольшие изменения рабочего диапазона
1   Шлифовальные инструменты по индивидуальному запросу покупателя
1   Дополнительные инструменты для шлифования седел задвижек посредством станка unigrind VENTA 150 в мастерской
1   Шлифовальные инструменты для конических уплотняющих поверхностей с различными углами посадки (инструменты KVS)
1   Транспортировочные ящики из нержавеющей стали для моделей VENTA 300 – 600
1   Транспортировочные ящики из полиэтилена высокой плотности для моделей VENTA 50, 50 SV, 150, 150 SV



Стандартное исполнение:
1   Станки VENTA оснащены полным набором инструментов в металлических ящиках
1   Подпружиненный приводной шпиндель с регулировкой рабочего усилия прижима инструмента

unigrind VENTA
Установка шлифовального инструмента unigrind VENTA 300

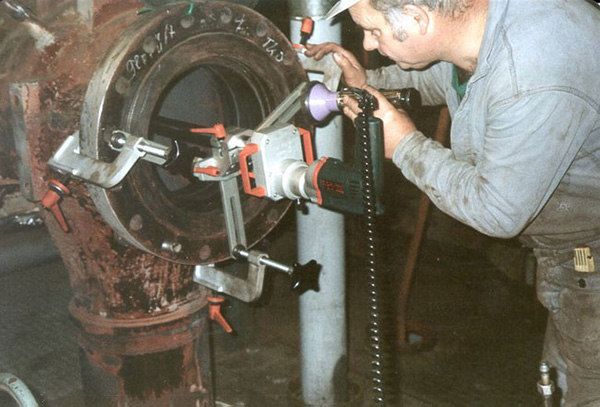

шлифовальная обработка вентиля

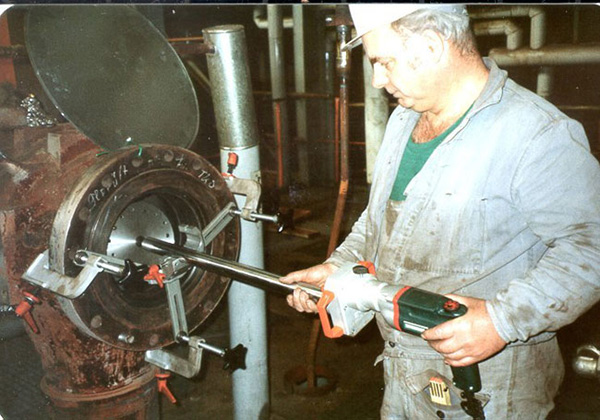

Контроль за работой станка unigrind VENTA 300

Преимущества:
1   Инструменты VENTA совместимы с другими устройствами unigrind: Подпружиненные шлифовальные адаптеры 1-4 размеров для стационарного вертикально-сверлильного станка, стационарных шлифовальных станков моделей STM 500 и STM 800E.
1   С помощью небольшого дополнения станка дополнительными держателями возможна обработка задвижек.
1   Все детали станка и опорной плиты, а так же консоли изготовлены из высококачественной стали и имеют специальную гальваническую обработку, что придает деталям дополнительную прочность и очень хорошую коррозийную стойкость.
1   Шлифовальная система (плоские и планетарные диски) установлена на консоли станка при помощи одного центрального крепления, что облегчает их замену.
1   Станок имеет регулируемую скорость вращения от 50 до 350 об/мин.
1 Для управления станком требуется всего один человек (максимальный вес деталей станка – 5 кг).

комплект станка unigrind VENTA 300

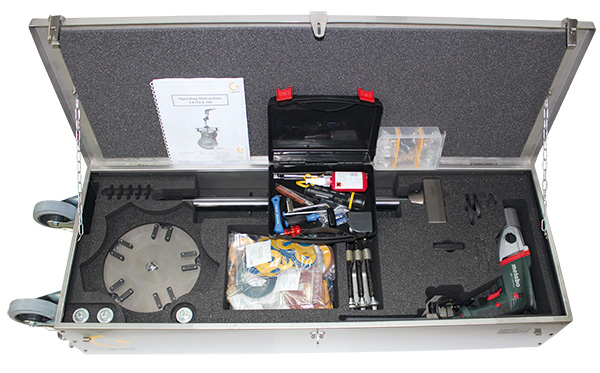

Транспортировочный ящик с принадлежностями для станка unigrind VENTA 300

unigrind VENTA

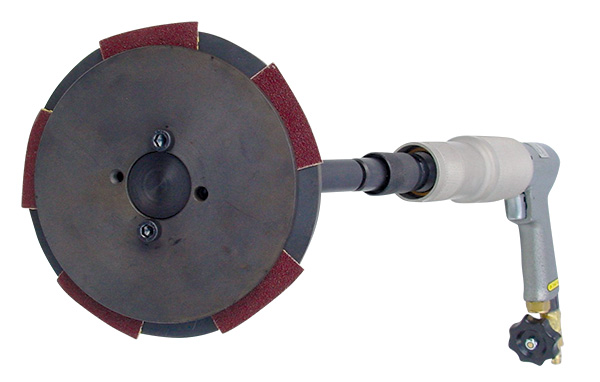

Шлифовальный станок с пнемоприводом unigrind VENTA

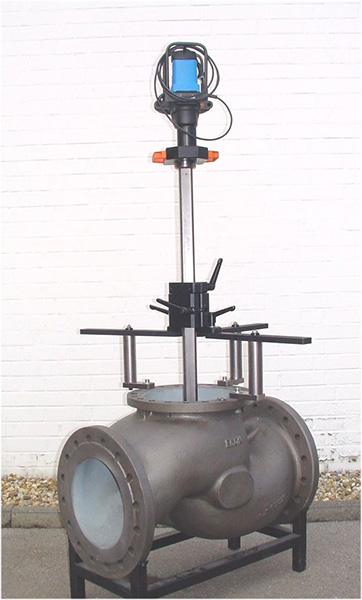

unigrind VENTA600
Транспортабельный шлифовально-притирочный станок unigrind VENTA 600

обработка ЗКЛ с помощью unigrind VENTA150

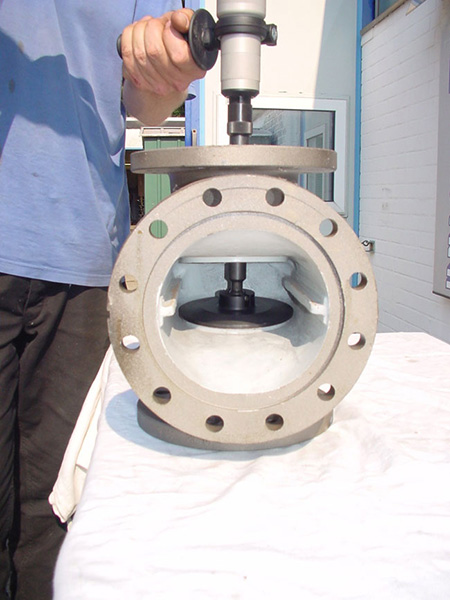

Обработка ЗКЛ с помощью unigrind VENTA 150

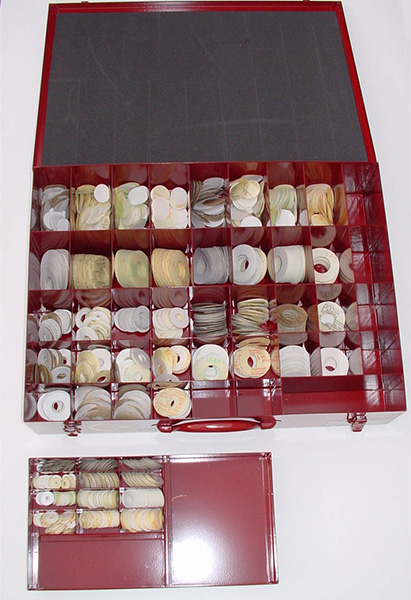

расходные материалы unigrind
Комплект расходного материала для шлифовки ППК unigrind VENTA

unigrind VENTA150

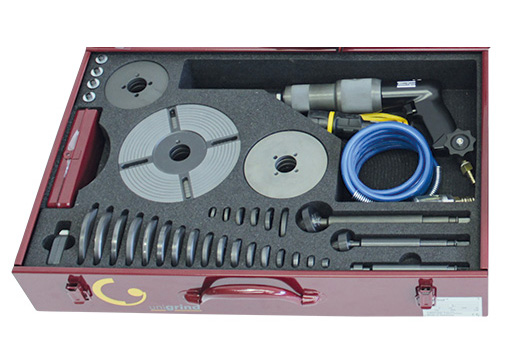

Комплект шлифовального инструмента unigrind VENTA 150
