Технологии испытания арматуры
Компания unigrind проектирует, производит и поставляет испытательные стенды для проведения испытаний прочности и герметичности всех видов запорно-регулирующей арматуры:
задвижек, проходных, пробковых, шаровых, обратных, дроссельных и предохранительных клапанов в соответствии с международными стандартами.
Заполнить анкету на испытательный стенд
Конструкция:

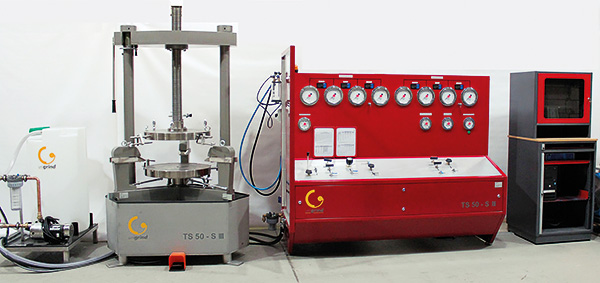

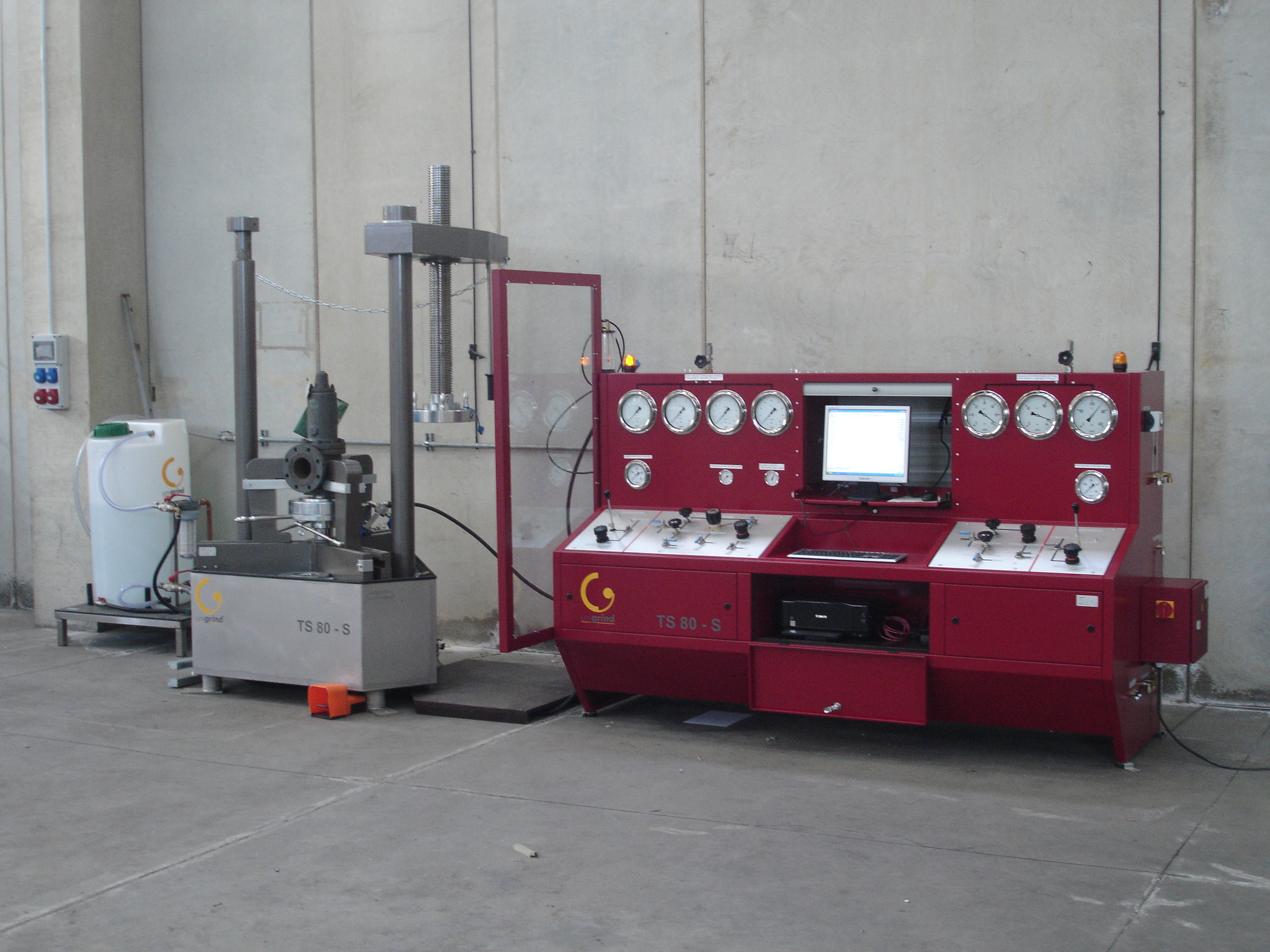

Стационарные испытательные стенды для мастерских

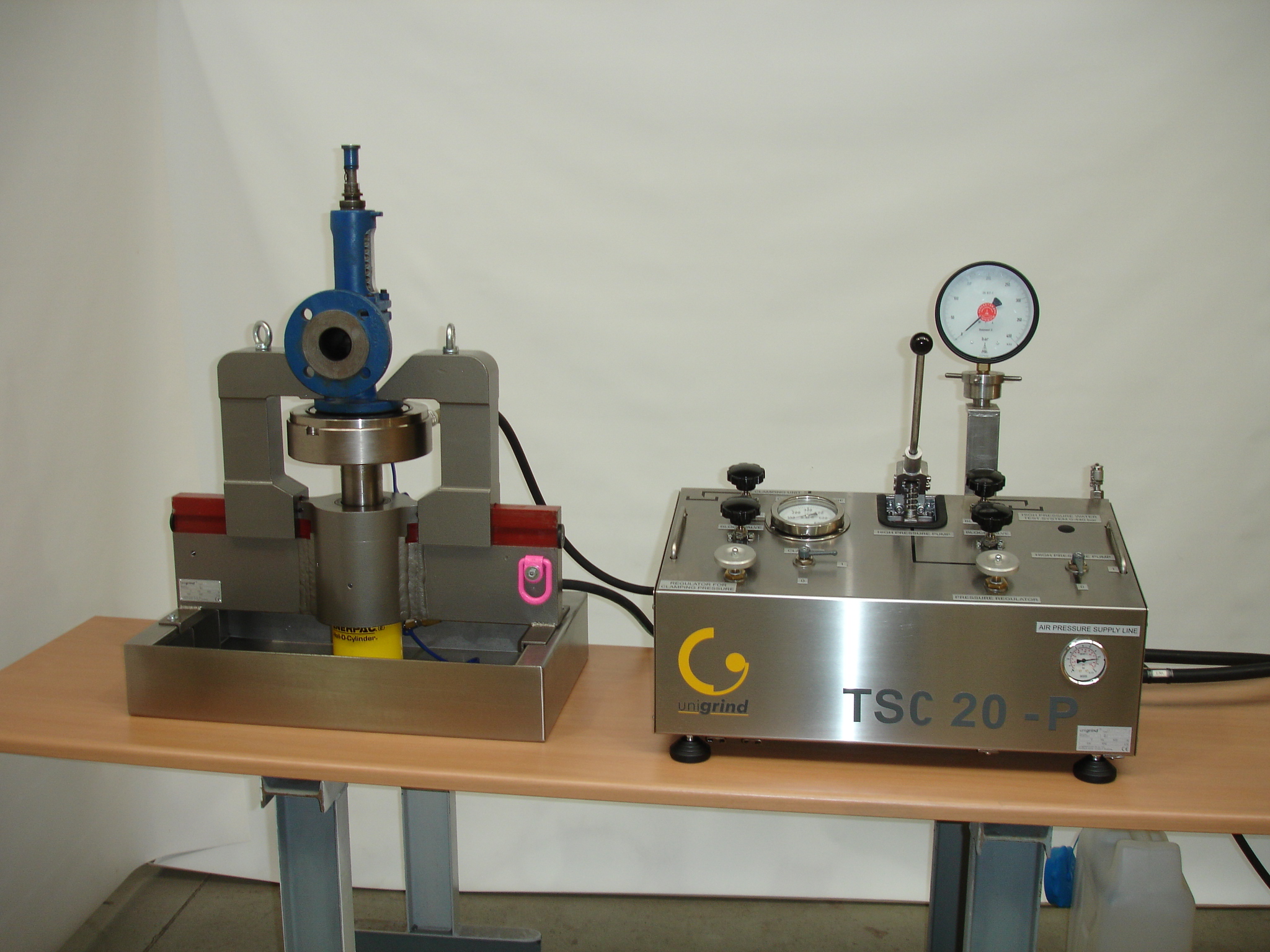

Переносные испытательные стенды для использования на месте установки или монтажа в мобильных мастерских и т.д.
Система компьютерной регистрации параметров и результатов испытаний и составления отчета об испытаниях
Гидравлическая зажимная система с ручной регулировкой усилия зажима в зависимости от давления при испытаниях
Гидравлическая зажимная система с автоматической пропорциональной регулировкой усилия зажима
Гидравлическая быстрозажимная система вертикальной фиксации-зажим клапанов осуществляется по периметру фланца с помощью прихватов
Гидравлическая быстрозажимная система вертикальной фиксации-зажим клапанов осуществляется по периметру фланца с помощью прихватов или между двумя испытательными столами
Автоматическое центрирование зажимных прихватов
Система горизонтальной фиксации
Система горизонтальной и наклонной фиксации для испытаний в горизонтальном и вертикальном положениях
Портативные источники давления для испытаний труб и резервуаров высокого давления и т.д.
Выбор испытательного стенда и зажимных приспособлений зависит от:
вида испытаний
размерной линейки арматуры
типов арматуры
давления при испытаниях в соответствии с размерной линейкой арматуры
Виды испытаний:
проверка прочности и герметичности корпуса арматуры
проверка герметичности уплотняющих поверхностей арматуры
проверка герметичности сёдел клапанов
проверка и регулировка давления срабатывания предохранительных клапанов
Размеры клапанов:
1/4” - 40” (ДУ 10 - 1000 мм)
Давление при испытаниях:
Вода: 0 - 690 бар/0 - 10000 psi
Сжатый воздух: 0 - 400 бар/0 - 5800 psi
Азот: 0 - 680 бар/0 - 9860 psi
Другие диапазоны давления доступны по запросу
Среда испытаний:
Вода
Сжатый воздух
Азот
Адаптеры и переходники для резьбовых соединений с наружной и внутренней резьбой
Быстрозажимные приспособления для фиксации и уплотнения фланцев
Измерители расхода для обнаружения утечек
Электропневматический позиционер с рабочим давлением 0 - 30 psi и 0 - 50 psi
Источник питания 0-26 В постоянного тока
Контроллер 4 - 20 мА, Система регистрации данных
Цифровой прибор для подсчета пузырей
По дополнительному заказу:
Система компьютерной регистрации параметров и результатов испытаний и составления отчета об испытаниях
Система измерения давления срабатывания предохранительных клапанов
Аналоговая и цифровая индикация величин давления при испытаниях
Гидравлическая зажимная система с автоматической регулировкой усилия зажима
Компрессор высокого давления с электрическим или пневматическим приводом с ресивером
